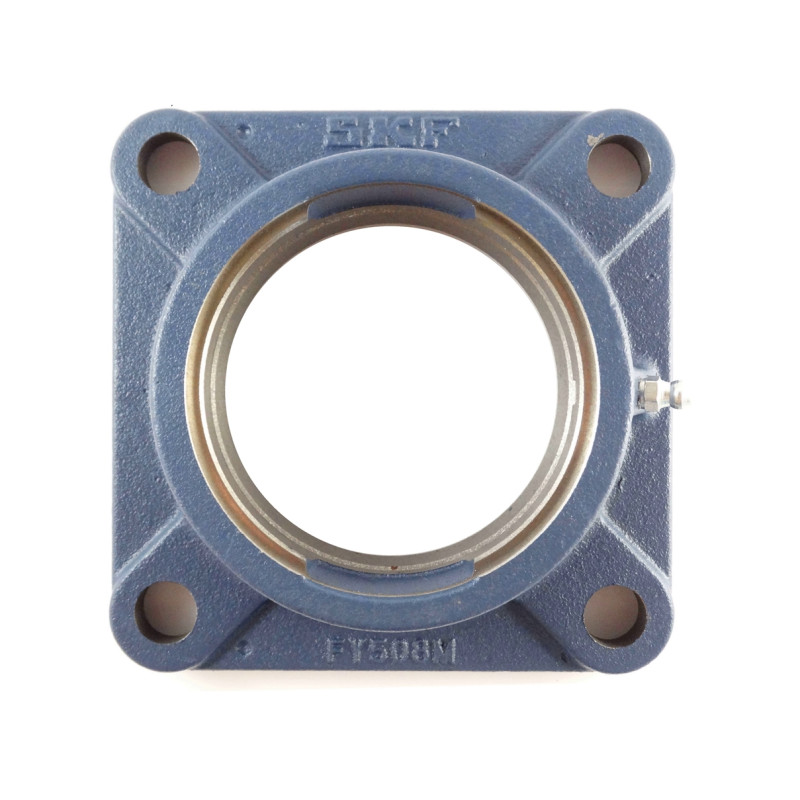

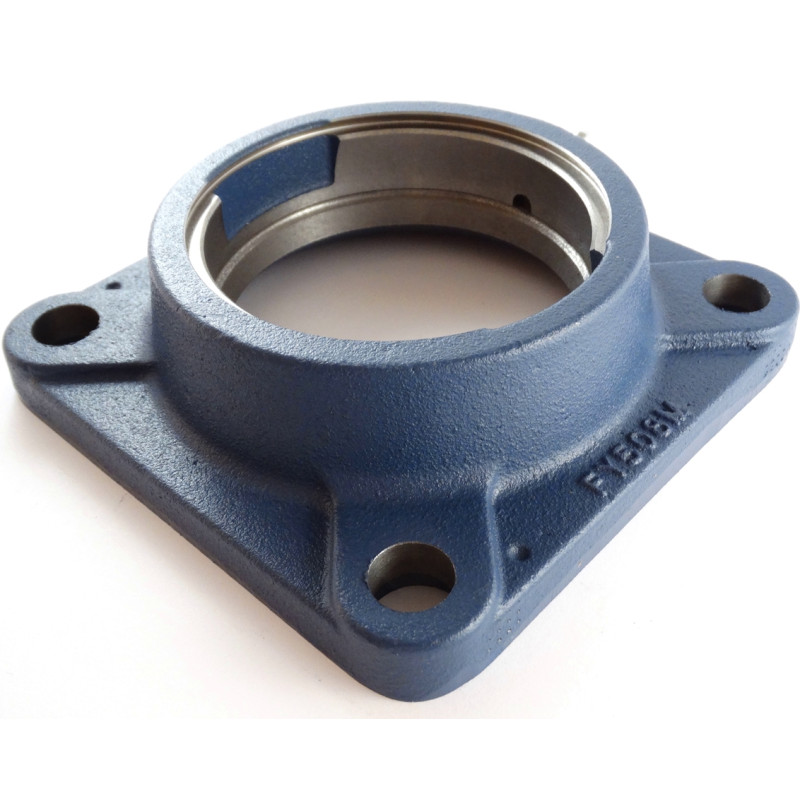

Корпус подшипника FY 508 M SKF

Размеры и параметры FY 508 M

Da- 80 mm- Диаметр сферического гнезда
Db1- 98 mm- Наружный диаметр верхней части
Db2- 106 mm- Наружный диаметр базы
Dc- 115.9 mm- Центрирующий диаметр
A- 38.5 mm- Общая ширина
A1- 14 mm- Ширина фланца
A2- 24 mm- Осевое положение сферического гнезда (от опорной поверхности)
A3- 3.2 mm- Глубина центровочного углубления
A5- 26 mm- Выступ торцевой крышки
J-101.5 mm- Расстояние между крепежными болтами
L- 130 mm- Общая длина
N- 14 mm- Диаметр отверстия для крепежного болта
Резьбовое отверстие
RG- 1/4-28 UNF- Резьба корпуса для масленки
R1- 25.5 mm- Осевое положение резьбы корпуса
Пресс-масленка
DN-6.5 mm- Диаметр сферической головки масленки
SWN- 7 mm- Размер шестигранного ключа для масленки
GN- 1/4-28 SAE-LT- Резьба масленки
Штифты
J6- 118 mm- Расстояние между штифтами
J7- 34 mm- Осевое смещение штифтов
N4- 4 mm- Рекомендуемый диаметр для штифтов

 Где применяется :

Данные корпуса применяются чаще всего в сельском хозяйстве на различные агрегаты ведущих производителей техники в основном иностранного производства. При заказе от 5 штук оптом, Вы можете купить подшипник FY 508 M SKF со скидкой. Цена устанавливается отдельно!
