UCFC 204 - Шариковый подшипник в литом чугунном корпусе

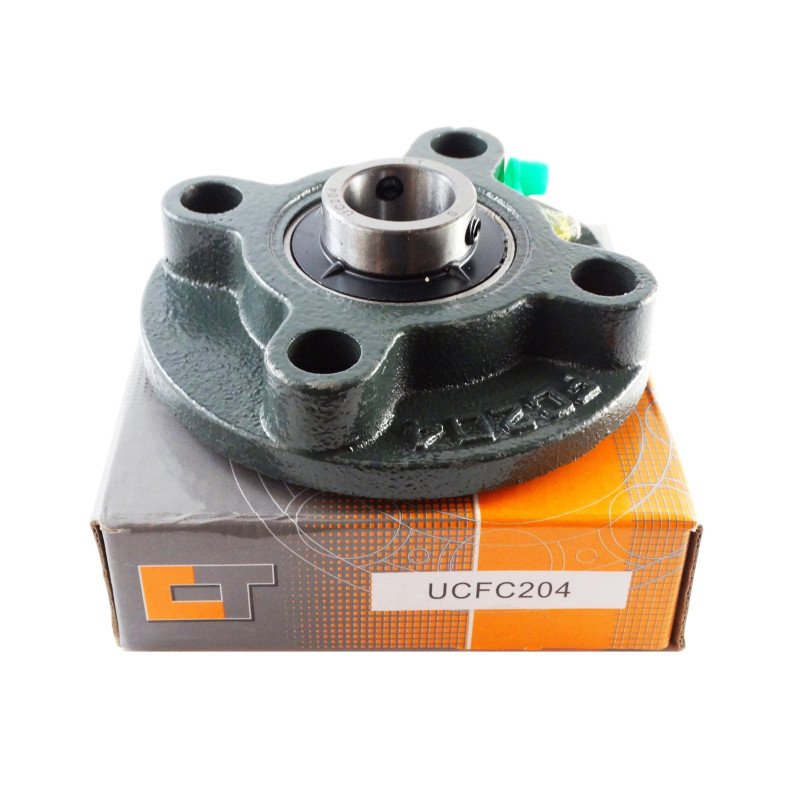

Корпусный подшипник UCFC 204 в чугунном литом корпусе

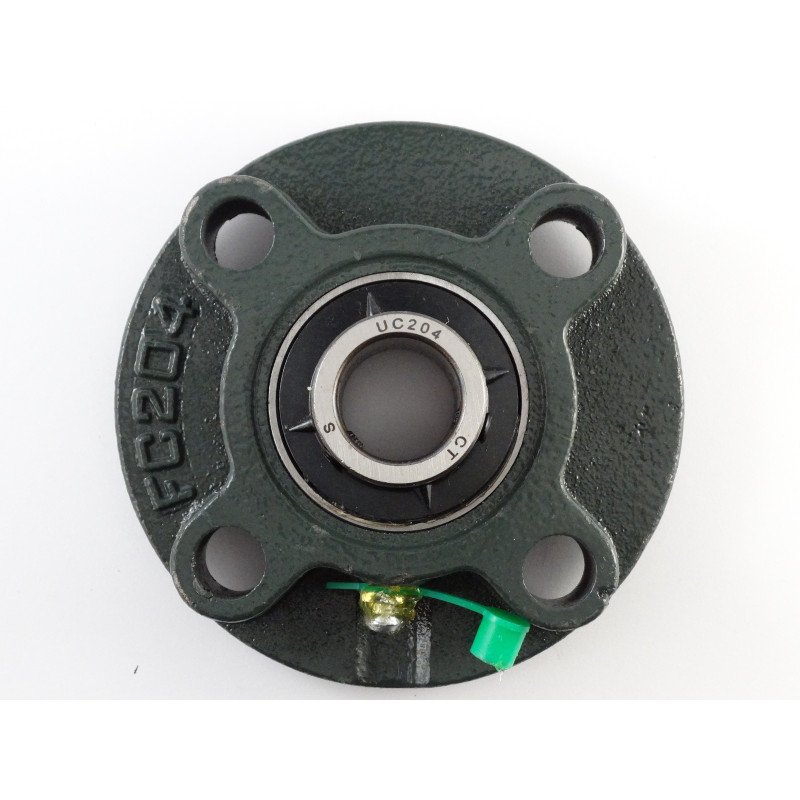

Устройство подшипниковый узел UCFC 204 (литой корпус FC+ подшипник UC 204):

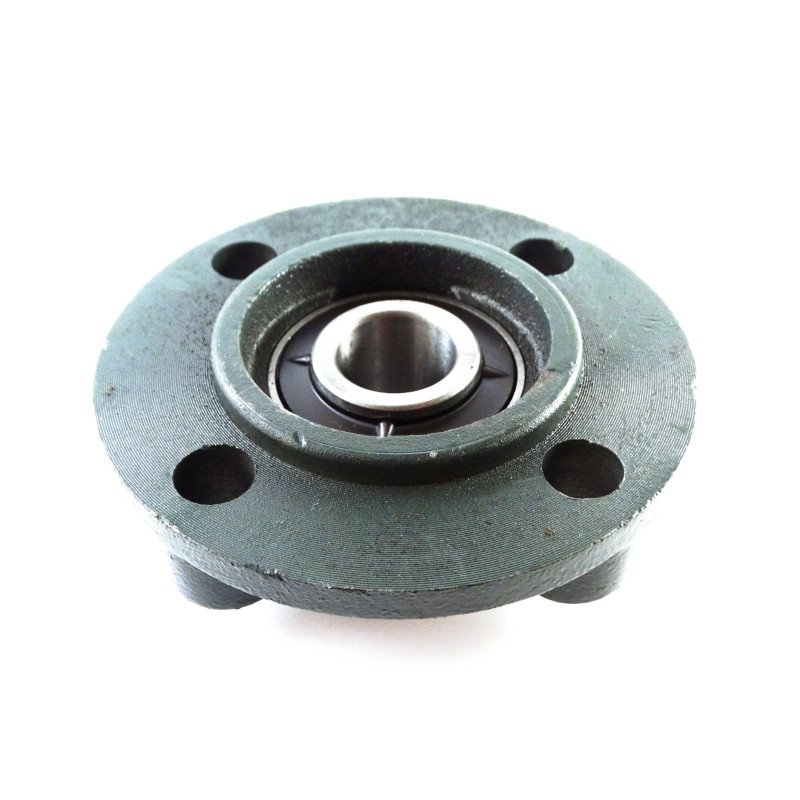

UCFC – фланцевые подшипниковые узлы для опоры вращающихся валов. Они состоят из круглого чугунного корпуса FC и шарикового подшипника серии UC. Корпус имеет четыре отверстия для крепления к поверхности перпендикулярной оси вала. Центрирующий выступ обеспечивает точное расположение узла в посадочном отверстии оборудования.

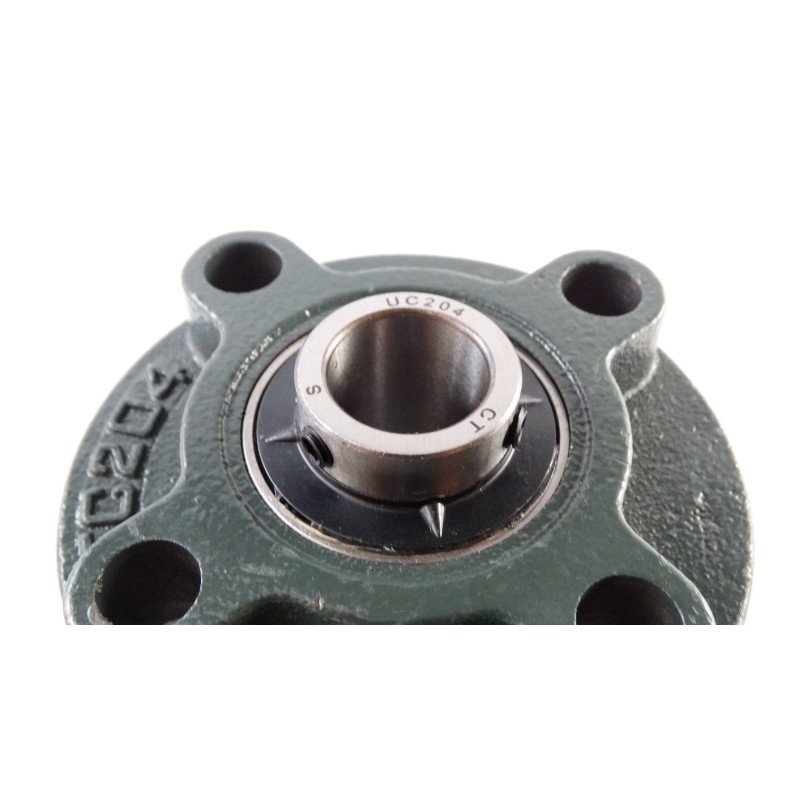

Сферическая посадочная поверхность подшипника обеспечивает самоустановку в корпусе и помогает компенсировать небольшие перекосы при монтаже. Внутреннее кольцо фиксируется на валу стопорными винтами. Узлы UCFC применяют в конвейерах, вентиляторах, приводных механизмах, сельскохозяйственном и промышленном оборудовании. Типоразмер подбирают по диаметру вала, погрузке и монтажным размерам.

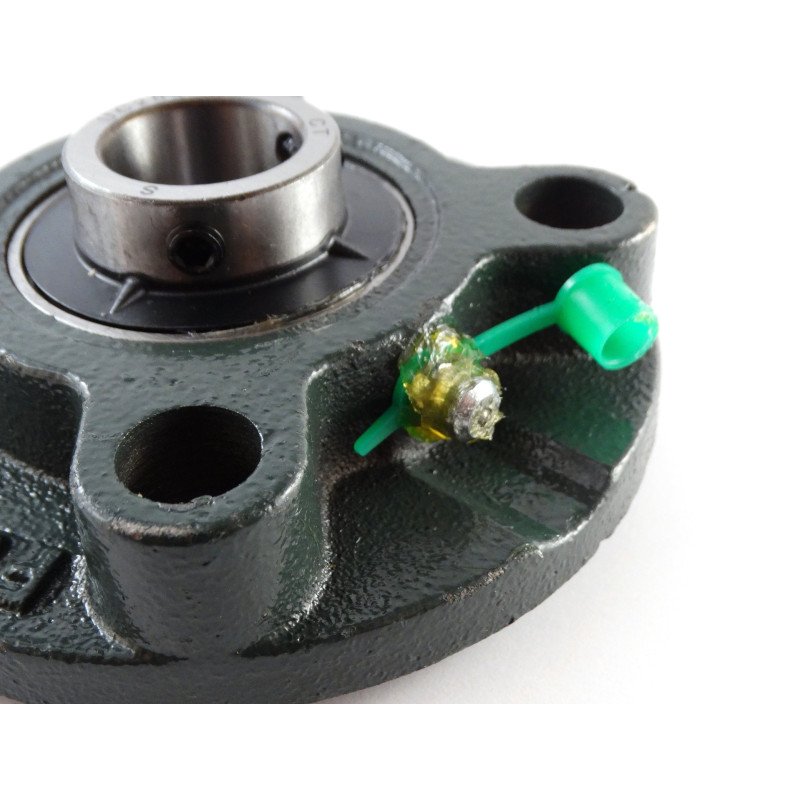

В корпусе узла предусмотрено наличие масленки, а в самом подшипнике UC 204 имеется канавка под смазку, позволяющая подшипнику функционировать долгое время и дает возможность его обслуживать в процессе эксплуатации. Так что при установке подшипникового узла уделите внимание совпадению смазочной канавки и отверстия.
